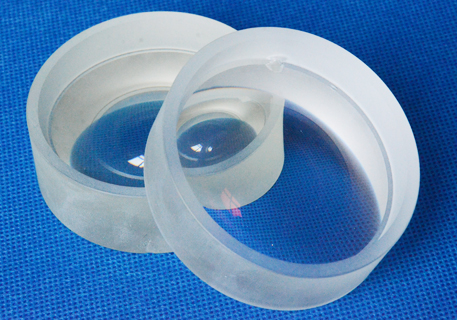

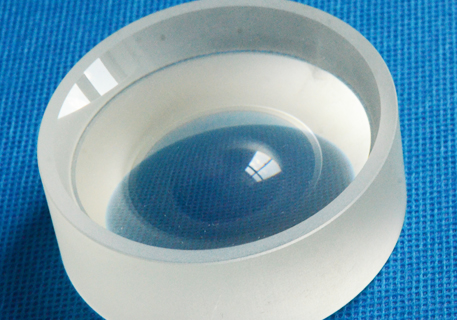

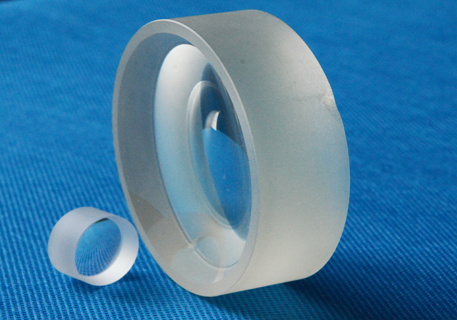

消色差柱面透镜的设计和功能与标准柱面透镜相似,还具备另外的特点,能够减少影像平面的球差和色差,以大幅提高影像质量。
构建宽带线光源
当消色差柱面透镜用于单色光源时(例如激光二极管),这些多功能透镜可形成比标准柱面透镜尺寸小50 – 90%的斑点(取决于所采用的透镜数值孔径)。当用于宽带光源时,将会最大程度减少色差,并产生较少色散的集中线条或清晰的不规则形状影像。
单一方向的放大倍率
消色差柱面透镜采用正柱面透镜,非常适合用于需要单一维度的放大倍率的所有应用。不同于球面透镜,柱面透镜只能入射同一维度的光线。此功能适用于各种应用,包括使用激光二极管产生线条或将发散光束聚焦到线性检测器阵列。
消色差柱面透镜的优点
和相等直径和焦距的单片透镜比较,消色差柱面透镜有更多的优势。消色差柱面透镜是由正低折射率(冕牌)和负高折射率(火石)胶合而成的双合透镜。这两种材料专门设计以一起使用,从而减少球差和色差。使用双合设计以提供用户额外的设计自由,并进一步优化性能。
