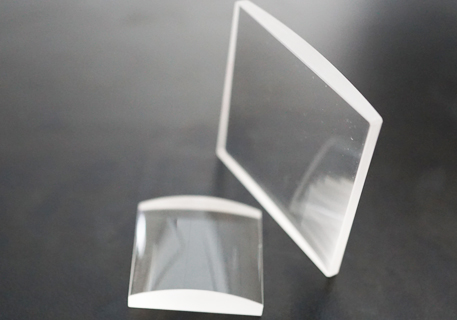

柱面镜的生产工艺

作者:时间:2019-10-23 15:53:53515 次浏览

柱面镜的生产工艺主要包括粗磨细磨抛光定心磨边

粗磨柱面透镜

通常小半径的柱面镜的粗磨是将方形毛坯胶到胎具上,组成圆柱体后加工外圆获得柱面,厚度等于或者大于柱面曲率半径R的零件,一般先粗磨成整体援助,再精磨、抛光完工后再磨去多余的部分。

柱面镜圆柱的粗磨可以用常规的外圆磨床,但是如果柱面镜的直径较小就要选用无心磨床。

一般在生产柱面镜的时候数量不多的情况下,也可以先用手工在粗磨机上磨去方形毛坯的四角然后将圆柱安装在仪表车床的主轴上,再在车床刀架上安装与水平面倾斜成一定角度的平铁板来加工外圆。中等以上的曲率半径的柱面镜的粗磨可以利用铣磨成形。

精磨柱面镜

小半径的柱面镜的精磨,当产品的数量不多的时候任然可以选用手工加仪表车床的方法,其细节就是更换精磨磨料而已,当批量生产时,一般采用上下平磨,中间夹分离器的方法,在精磨的过程中应定时将圆柱掉头,以避免磨成锥形,固定分离器另外一种方式是有外挡圈换位中间芯轴。

对于中等半径的柱面镜,铣磨成形后常胶到胎具上组成镜柱来精磨。然后安装镜柱于车床主轴上,再将模具安装在车床刀架上后加散磨料精磨。对于凹柱面镜和不适于胶成柱体的大半径柱面镜,常常先胶成镜盘,然后再专用柱面机床上用相应的柱面模具精磨。

柱面镜抛光

抛光的加工方式类似于精磨,一般在抛光模具上有一层厚度为3~5mm的毛毡,抛光模长度约为柱体长度的1/3.
