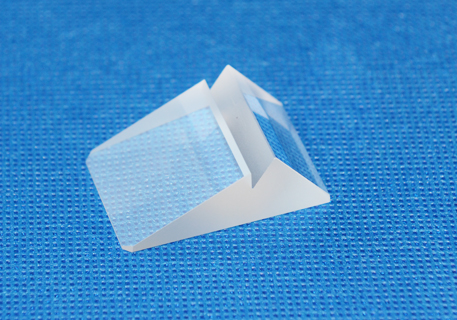

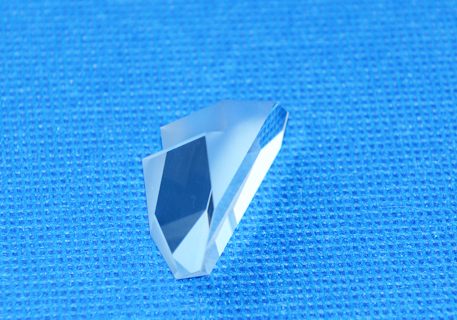

直角屋脊棱镜
直角屋脊棱镜在直角棱镜的斜面上开一个90°的屋脊角，它被应用于既要光束转向90°，又要成正向的光束场合。光束转向角90°±5‘材料K9外形尺寸公差±0.15面型λ/4反射表面λ/2透射表面光洁度IV级通光孔径>90镀膜入射表面和出射表面：镀MgF2增透膜屋脊表面不镀膜
高品质直角棱镜生产厂家
备有常规产品库存 并接受批量定制
全国服务热线
直角屋脊棱镜在直角棱镜的斜面上开一个90°的屋脊角，它被应用于既要光束转向90°，又要成正向的光束场合。光束转向角90°±5‘材料K9外形尺寸公差±0.15面型λ/4反射表面λ/2透射表面光洁度IV级通光孔径>90镀膜入射表面和出射表面：镀MgF2增透膜屋脊表面不镀膜
直角棱镜一般用于弯曲图像路径或将光路转折90°。本产品可产生左旋性的图像，这取决于棱镜的方向、是否翻转或回转图像。直角棱镜也可用于合成图像/光束偏移等应用。 N-BK7高精度直角透镜具有低弧秒公差，并采用精密的N-BK7制作而成，适用于各种可见光应用。
直角棱镜一般用于弯曲图像路径或将光路转折90°。本产品可产生左旋性的图像，这取决于棱镜的方向、是否翻转或回转图像。直角棱镜也可用于合成图像/光束偏移等应用。N-BK7直角棱镜采用精密的N-BK7制作而成，可用于各种可见光应用。产品的一般参数：角度容差（弧分）±2倒角Protect...
直角棱镜一般用于弯曲图像路径或将光路转折90°。本产品可产生左旋性的图像，这取决于棱镜的方向、是否翻转或回转图像。直角棱镜也可用于合成图像/光束偏移等应用。 高精度UV熔融石英直角棱镜具有低弧秒公差，并采用精密的UV熔融石英制作而成，可应用于各种UV、可见和NIR方面。产品的一般...
直角棱镜一般用于弯曲图像路径或将光路转折90°。本产品可产生左旋性的图像，这取决于棱镜的方向、是否翻转或回转图像。直角棱镜也可用于合成图像/光束偏移等应用。直角棱镜采用高折射率制作而成。高折射率棱镜可增加光程长度，从而降低物理工作空间要求。直角棱镜的镀膜层包括：不加涂层、斜面镀铝...
YAG 激光 λ/20 紫外线熔融石英直角棱镜提供了一个由表面精密平整度和保证激光损伤阈值增透膜构成的组合。这些棱镜非常适用于光束转向，由于表面平整度均为λ/20. ±15的弧秒角度公差确保了批量整合应用时对准的一致性. YAG 激光λ/20 紫外熔融石英直角棱镜的设计用于通过棱...
UV熔融石英直角棱镜采用精密规格，适用于最严苛的应用。这些棱镜针对激光应用量身打造，具有λ/20的表面平整度以及20-10的表面质量。我们的λ/20 UV熔融石英直角棱镜具有行业顶尖的±15弧秒角度容差，能对光路进 行有保证的控制。它采用UV熔融石英基底，因此在UV领域内具有更广...
直角棱镜通常用来转折光路或者将光学系统所成的像偏转90°。根据棱镜的方位不同，成像可为左右一致而上下颠倒与左右不一上下一致。直角棱镜也可用于合像、光束偏移等应用。
直角棱镜使用时，通常镀一些光学膜。 直角棱镜本身有较大的接触面积以及有45°，90°这样典型的角度，所以，和普通的反射镜相比， 直角棱镜更容易安装，对机械应力具有更好的稳定性和强度。它们是各类装置和仪器用光学件的最佳选择。
技术参数
| 材料 | K9紫外熔石英，B270,BK7等光学玻璃 |
| 尺寸公差 | ±0.05mm |
| 角度公差 | <30秒 |
| 表面质量 | 60/40 |
| 通光孔径 | >90% |
| 面形 | <λ/4（25mm）@633nm |
| 塔差 | <3分 |
| 倒角 | 保护性<0.5mm×45° |
| 镀膜 | AR HR金属膜PBS |
