合色棱镜的工作原理

作者:时间:2019-10-15 09:36:261157 次浏览

合色棱镜是投影仪中常用的一种光学元件,它的作用是将三基色(红绿蓝)单色光图像组合,形成最终屏幕上的彩色图案。江西欧特光学有限公司可以根据客户的需求定制各种规格的合色棱镜并进行光学镀膜服务。

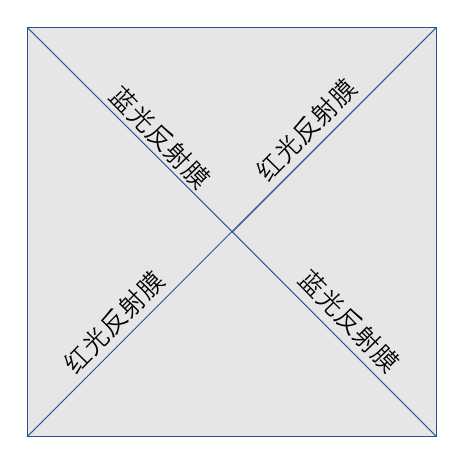

结构上,它是由带有不同镀膜的棱镜,经粘合后制成的。如下图所示。例如,红光反射膜对红光来说是一面镜子,会使红光发生反射;对蓝光和绿光来说相当于一片玻璃,可以被透过。

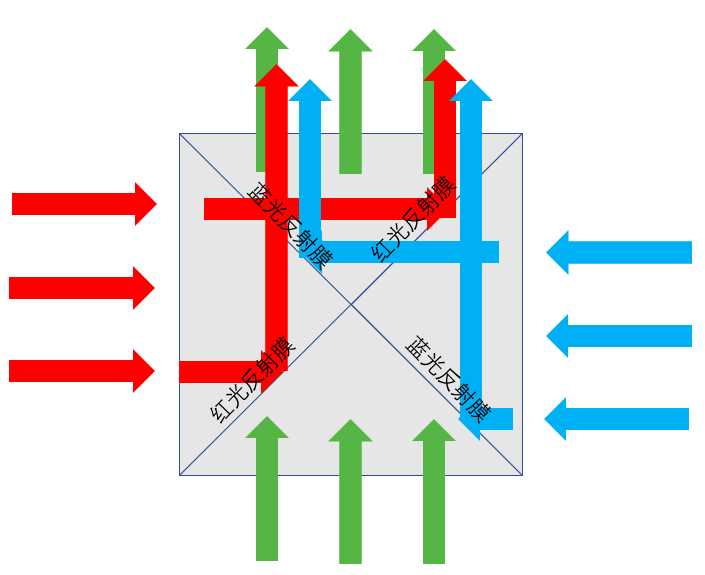

它在投影仪中工作时,红绿蓝三色图像分别从三个方向入射,经三色棱镜反射后,从同一方向出射,就形成了彩色的图像。160259377_2_2019050211391635.jpg

从上边来看,合色棱镜对光具有分光和折射的作用。当我们使用白光照射时,棱镜通过折射使不同波长(即颜色)的光分开,再加上不同反射膜的反射作用,最终呈现出漂亮的光学现象。
