滤光片定制
CUSTOMIZED滤光片是一种按照需求改变入射光的光谱强度分布的光学元件,可以有针对性地选择光谱波长透过、反射、截止、衰减。滤光片种类繁多,其特性划分很细。熟悉利用这些特性,可以提高光学实验以及研发的进度。
江西欧特光学是一家专业从事光学元件的生产厂家,能够生产截止、带通、分光、衰减等多种类型的滤光片,每个类型滤光片又有各种透射带、不同尺寸、不同透射率、不同截止深度的产品可以定制并备有常规尺寸现货。
江西欧特光学主要生产的滤光片主要有长波通滤光片、短波通滤光片、带通滤光片、窄带滤光片、分光镜,二向色镜滤光片,中性密度滤光片(衰减片)。

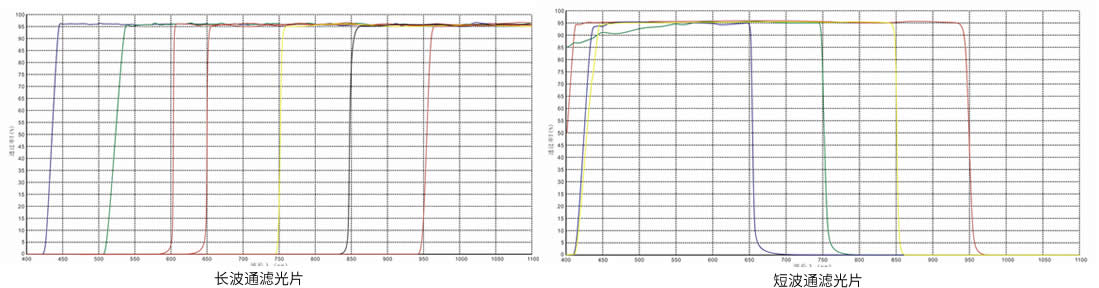

截止滤光片
截止滤光片,能把光谱分成两个区,一个区的光不能通过(截止区),而另一个区的光能充分通过(通带区),典型的截止滤光片有:长波通滤光片和短波通滤光片。
加工参数 | |
边缘波长 | 300nm-1100nm |
过渡带 | 10~100nm |
透过率 | ≥80% |
产品尺寸 | 2mm-80mm(可根实际需求定制) |
截止深度 | OD2-OD6 |
基材 | K9、BK7、D263T、熔融石英、有色玻璃 |
表面光洁度 | 美军标40-20、国标三级 |
带通滤光片
带通滤光片,只允许特定波段的光通过,通带以外的光截止,带通滤光片光学指标主要是中心波长、半带宽,根据需要,带通滤光片的通带可从红外到紫外,根据带宽大小分为:
窄带滤光片,通带较窄的(带宽小于20nm的)
宽带滤光片,带宽大于60nm以上的;
带通滤光片加工参数 | |
边缘波长 | 200nm-1650nm |
半带宽 | 4~100nm(可定制) |
透过率 | 紫外波段≥30% 可见光近红外≥80% |
产品尺寸 | 2mm-80mm(可根实际需求定制) |
截止深度 | OD2-OD6 |
基材 | K9、BK7、D263T、熔融石英、有色玻璃 |
表面光洁度 | 美军标40-20、国标三级 |

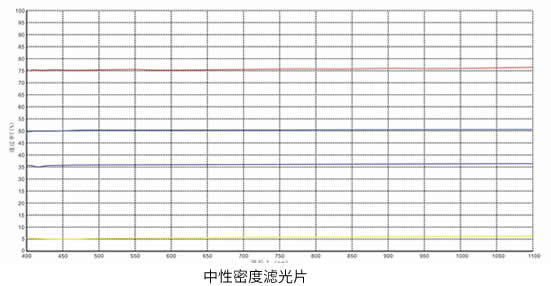

中性密度滤光片
中性密度滤光片,也叫衰减片,用来避免强光对相机传感器或其他光学件造成损伤,会吸收或反射未被透射的光线部分,以均匀地减少某一部分的光谱中的透射率。
中性密度滤光片加工参数 | |
光密度 | 0.1~4.0 |
尺寸公差 | ±0.1mm |
透过率 | 根据客户要求 |
产品尺寸 | 2mm-80mm(可根实际需求定制) |
截止深度 | OD4-OD6 |
基材 | K9、BK7、D263T、熔融石英、有色玻璃 |
表面光洁度 | 美军标40-20、国标三级 |
吸收滤光片
吸收滤光片是在塑料或玻璃基材中加入特种染料制成,根据同一材料对不同波长光的吸收本领不同,就可以起到滤波目的。最常见的为颜色玻璃滤光片,优点是稳定、均匀、具有良好的光学质量,且价格相对较低,缺点是其通带比较大,一般很少低于30nm。
干涉滤光片
干涉滤光片是利用真空镀膜法在玻璃表面形成一定厚度的光学薄膜制成,通常由多层薄膜构成,利用干涉原理使特定光谱范围的光通过。干涉滤光片种类繁多,用途不一,常见的干涉滤光片有截止滤光片、带通滤光片、二向色滤光片。
