偏振分光棱镜是一种用于分离光线的水平偏振和垂直偏振的光学元件,在光学行业及各行各业应用都已非常广泛了,棱镜其实就是一个实心的玻璃光学,经过磨砂和抛光成几何与光学明显形状的光学元件,而偏振分光棱镜的工作原理是什么呢?今天我们就简单来看一下。

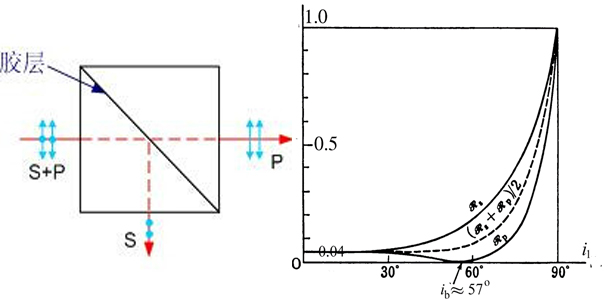

偏振分光棱镜是通过在直角棱镜的斜面镀制多层膜结构,然后胶合成一个立方体结构,利用光线以布鲁斯特角入射时P偏振光透射率为1而S偏振光透射率小于1的性质,在光线以布鲁斯特角多次通过多层膜结构以后,达到使的P偏振分量完全透过,而绝大部分S偏振分量反射(至少90%以上)的一个光学元件。
偏振分光棱镜用于将一束光的水平偏振和垂直偏振分开,P光与S光的透过率之比大于1000,同时保证P光透过率在90%以上。具有应力小、消光比高、成像质量好、光束偏转角小等特点。波长涵盖420-1600nm区域,可用作起偏、检偏、光强调节等场合。
