球面单透镜

作者:时间:2020-06-19 08:29:021096 次浏览

赓旭光电生产的球透镜主要分为供平面、凹面和凸面三种结构。基底材料有N-BK7、紫外熔融石英、N-SF11、硒化锌、氟化钙和硅。宽带增透膜可用于紫外、可见光、近红外和中红外波段。

单球面透镜:球面透镜是指透镜的两个表面至少有一个是球面,另一个表面可以是平面或者是球面。单透镜是指仅由一块光学玻璃组成的透镜。同时具有这两个特点的就是单球面透镜。

如何选择单球面透镜?

一、根据使用材料的不同,单球面透镜通常可分为以下几种:

1. N-BK7(350nm-2.0μm)

2. UV Fused Silica(185nm-2.1μm)

3. N-SF11(420nm-2.3μm)

4. CaF2(180nm-8μm)

5. BaF2(200nm-11μm)

6. Si(1200nm-8μm)

7. ZnSe(600nm-16μm)

8. Ge(2μm-16μm)

9. MgF2(200nm-6μm)

每种材料有着自己独特的工作波长范围,根据波长范围就可以知道需要什么材料的透镜。

二、根据形状和功能的不同,又可以将单球面透镜分为以下几种:

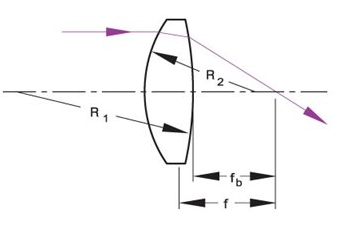

 1.单透镜:透镜的两个球面经过抛光,并且具有不同的曲率半径,能够把球面镜的球差降到最低的透镜。它的成本要比平凸透镜双凸透镜的成本高。最低球差的单球面透镜,用于:1.无穷共轭系统 2.高强度光源。

单透镜

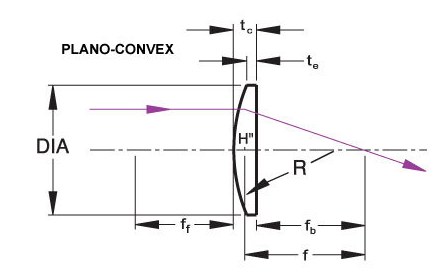

2. 平凸透镜:一个表面是凸面,另一个表面是平面的透镜。用于:物距和像距之差超过5倍时,使用平凸透镜效果最佳。

平凸透镜

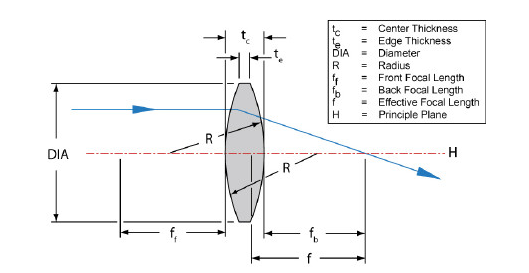

3. 双凸透镜:两个表面都是凸面的透镜。用于:物像不同面,放大率在0.2-5倍之间,使用效果最佳。

双凸透镜

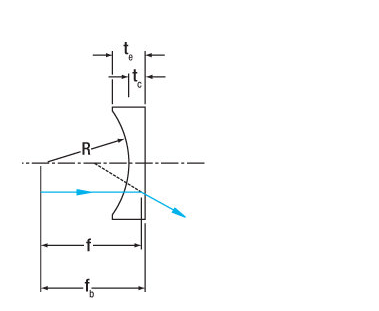

4. 平凹透镜:一个表面是凹面,一个表面是平面的透镜。焦距为负,用于:1.在已有系统中增加焦距的长度2.在伽利略扩束系统中或者望远系统中分离入射光 3.用于平衡正系统的相差。

平凹透镜

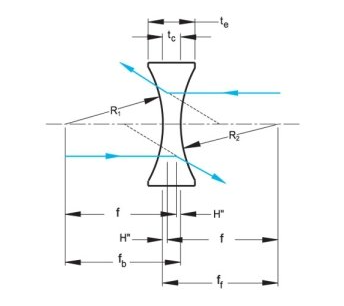

5. 双凹透镜:两个表面都是凹面的透镜。(用于:伽利略扩束系统,分离准直光,生成虚焦点)

双凹透镜

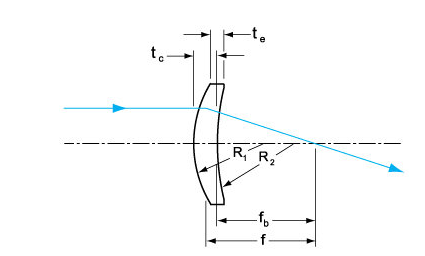

6. 半月正透镜:一个表面是凸面,一个表面是凹面,对光线起汇聚作用的透镜。(用于:形成一个正透镜组,增大系统的数值孔径NA同时降低像差)

半月正透镜

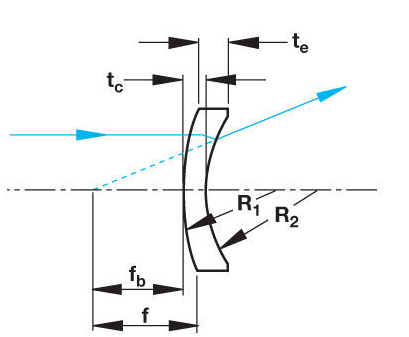

7. 半月负透镜:一个表面是凸面,一个表面是凹面,对光线起发散作用的透镜。(用于:在保持角分辨率不变的情况下,增大另一透镜的焦距,减小系统的数值孔径NA)

半月负透镜

三、根据透镜的镀膜与否,可以将球面单透镜分为:镀膜透镜和未镀膜透镜。

透镜镀膜的目的:

1)是增加透镜对光的透射能力,减小光通过透镜的能量损失,从而使得成像更清晰。

2)是消除不需要的杂光,防止杂光干扰。

四、根据透镜的直径的不同,通常可以将球面单透镜分为:Ø6.0 mm,Ø9.0 mm,Ø1/2",Ø18 mm,Ø25mm,Ø1",Ø30mm,Ø2",Ø 75mm等(赓旭光电可以根据客户需求进行规格尺寸定制)
