平凹柱面镜简介以及加工能力

作者:时间:2020-05-16 16:05:18710 次浏览

与平凸柱面镜组合在一起,可用于将半导体激光的椭圆光束整形为圆形光束。平凹柱面镜可用于投影系统、成像系统、光学仪器、激光测量系统。欧特光学可根据您的尺寸要求,进行配料,加工和镀膜。 有关详情请联系我们的销售团队。

  • 严谨的尺寸标准控制,依图加工多种规格和不同半径的柱面

  • 加工材料可选无色光学玻璃、激光晶体、熔融石英、抗辐射玻璃、紫外和红外材料、金属材料

  • 应用范围广泛

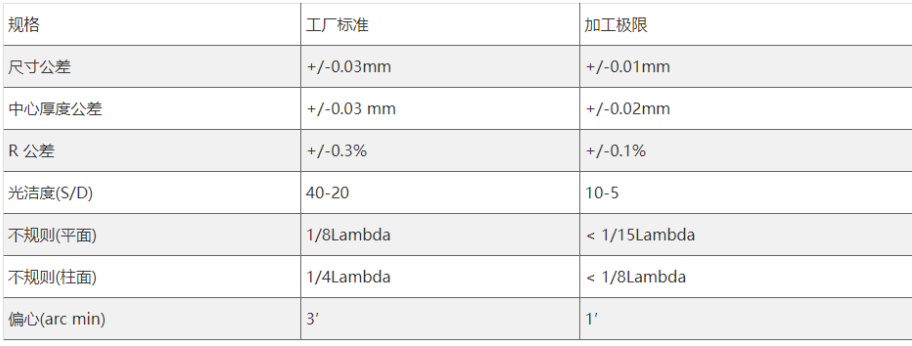

平凹柱面镜加工参数

平凹柱面镜加工参数

▶柱面平凹透镜有色差,焦距随波长变化。

▶射入柱面平凹透镜的光线有方向性。请务必从凹面一侧射入平行光。否则球差会变大,光学性能可能会变差。

▶ 由于无镀膜透镜的正面和反面都存在反射损失,所以透过率为90%左右。

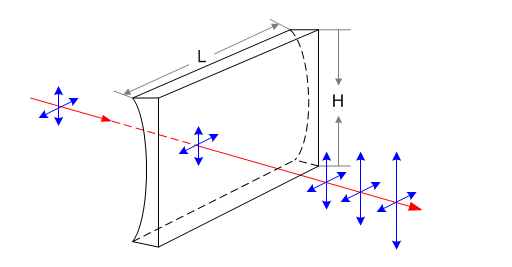

平凹柱面镜示意图

平凹圆柱面镜在垂直方向上具有凹面曲率,在水平方向上无曲率。它们边缘呈圆形,因此在光学系统中很容易与其他元件结合。

平凹柱面镜通常用于将准直激光源转换成线光源,平凹柱面镜常用于扩束应用。与球面透镜相比,柱面透镜的制造难度更高。我们会合理选择材料(纹理,气泡,杂质,均匀性),注意影响散乱的因素(划伤,凹痕,光泽),高质量研磨。
