双凹透镜简介以及加工能力

作者:时间:2020-05-16 09:24:53118 次浏览

双凹透镜由两个向内的曲面构成并且焦距为负,它常用于增加焦距长度和光线发散。它可以用于激光扩束器,光学字符阅读器,公差器和投影系统。我们可根据您的尺寸要求,进行配料,加工和镀膜。有关详情请联系我们的销售团队。

  • 加工材料可选无色光学玻璃、激光晶体、熔融石英、抗辐射玻璃、紫外和红外材料、金属材料

  • 具有正焦距

  • 可以成实像,可以成虚像

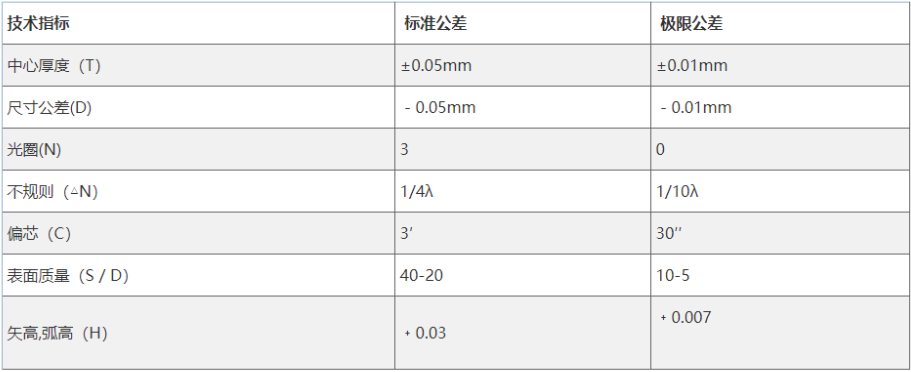

双凹透镜加工参数

欧特光学可以提供多种材料的双凹透镜,包括BK7、熔融石英、CaF2等,并可以根据要求定制所需尺寸。我们也提供多种标准尺寸的产品,并可以根据使用情况镀不同波长的增透膜。

材料选择:BK7材料,适用于可见到近红外波段,价格较低,性能稳定。 熔融石英材料,适用于深紫外到近红外波段,热膨胀系数比较低,可用在紫外或者大功率应用场合。

镀膜选择:材料未镀膜前的单面反射率一般在4%左右,镀膜后单面反射率大约为0.25%。

双凹透镜其两面曲率中心之连线称为主轴,其中央之点O称为光心。通过光心的光线,无论来自何方均不折射。平行主轴之光束,照于凹透镜上折射后向四方发散,逆其发散方向的延长线,则均会于与光源同侧之一点F,其折射光线恰如从F点发出,此点称为虚焦点。在透镜两侧各有一个。双凹透镜又称为发散透镜。凹透镜的焦距,是指由焦点到透镜中心的距离。透镜的半径越大其焦距越长,如为薄透镜,则其两侧之焦距相等。

在光疏介质中使用时,能对入射光束起发散作用,故又称发散透镜。又因其焦距为负,又称负透镜。对薄的凹透镜,成像公式、横向放大率公式和符号法则均与凸透镜同。

双凹透镜所成的像总是小于物体的、直立的虚像,双凹透镜主要用于矫正近视眼。近视眼主要是由于晶状体的变形,导致光线过早的集合在了视网膜的前面。双凹透镜则起到了发散光线的作用,双凹透镜成一个正立、缩小的虚像,,使像距变长,恰好落在视网膜上。

双凹形(双凹形)具有负焦长度和发散准直入射光。 DCV 镜头仅形成通过镜头看到的虚拟图像。 它们最小化了单位共轭比下球面像差、昏迷和失真。

这个透镜是是对称的,两侧半径相等。 双凹透镜通常用于扩展光束或增加光学系统中的焦距,通常与其他透镜组合使用。 许多使用双凹透镜的设备包括激光扩束器、光学字符阅读器、观众和投影系统。 这些镜片有多种抗反射涂层。
