球面透镜种类比较

作者:时间:2020-05-12 15:07:47128 次浏览

最近经常接触各种透镜,把常见球面透镜的特性用处简单整理一下。日后又新的认识了再来补充。

一些基本概念是要知道的比如光轴,焦距,主点(主平面),凸(凹)透镜成像规则。。。

透镜也有正负之分,这取决于它是使光线汇聚还是发散。

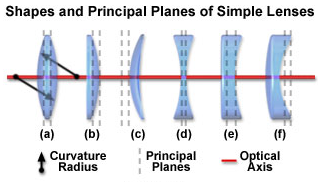

常见的正透镜包括双凸透镜平凸透镜以及月牙凸(凸面和凹面曲线相似,中心厚于边缘)。

双凸:曲率越高,焦距越短。对称特性使它的球差最小。当双凸透镜系统完全对称时(1:1 放大),球差、惠差以及畸变均达到最小。凸透镜主要用于聚焦或者像放大。

平凸:光路中,曲面面向平行光,平面朝向焦点。常被用来准直发散的光束或者复杂光路的聚焦。

月牙凸:它常跟别的透镜配合使用以产生更长或者更短的焦距。例如将月牙凸透镜放在一个平凸透镜后以缩短焦距而不降低光学系统性能。它凹面的曲率略大于凸面的,目的是能产生一个实相。

负透镜包括双凹、平凹以及月牙凹(中心薄于边缘)。

双凹透镜,用来使光线发散和缩小像的尺寸,也被用作增加光学系统的焦距和准直汇聚的光束。

平凹透镜,负焦距,产生虚像,可用作阔束或增大focal length 。

月牙凹透镜,也叫凸凹透镜,用作减少或消除透镜间耦合时产生的附件的球差或惠差。

注:

1.月牙镜(正和负)均可用来缩短交合透镜或平凹透镜的焦距,通过在无限共轭率耦合模式下(及平行光照射)。

2.平凸透镜月牙透镜的组合能达到四倍于单个使用平凸透镜的分辨率。
