红外窗口片中使用哪种类型的镜片材料?

作者:时间:2020-04-16 10:59:531093 次浏览

红外窗口(IR Windows)中可以使用多种类型的镜片材料。镜片材料的选择取决于应用,环境因素,要测量的光波长和成本。

镜片材料应:

1.承受所有机械冲击和载荷测试要求

2.在设备使用寿命内具有固定且稳定的传输速率

3.根据需要,以最小的红外波长以及可见光和紫外光波长进行传输

4.在中波和长波红外范围(3 – 12微米)内传输红外辐射,以与大多数红外热像仪保持一致

5.承受长时间的振动而不会破裂或退化

6.长时间暴露在直射的阳光下不会降解

7.不吸收水分(不吸湿)

8.采用IP2X故障安全设计(即使在镜头受损的情况下,触摸证明的开口尺寸也小于½”)

9.能够承受高达250°C(482°F)的温度

10.耐轻质酸,碱和水

11.由非致癌和无毒的材料制成,并且不得包含砷,钡,溴,镉,氯,镓,锗,碘,铅,锂,汞,硒,硫,th或锌

12.能够使用所有品牌和型号的红外摄像机

红外窗口中最常用的材料是氟化钙,蓝宝石,红外聚合物,锗,硒化锌和氟化钡。我们公司主要生产各种红外透镜,例如锗透镜氟化钡透镜硒化锌透镜等。从历史上看,氟化钙和氟化钡是最常用的红外窗户光学材料。但是,由于氟化钡(粉末形式)被归类为可能的致癌物和已知的肌肉毒素,因此氟化钙的使用更为频繁。

红外窗口片中使用的常见镜片材料

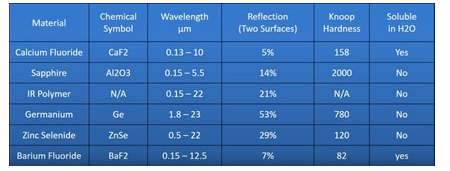

下表列出了常见的镜片材料及其各自的性能标准。


红外窗口材料表

如您所见,表中的某些常用材料不符合非吸湿性(溶于水)或努氏硬度标准以承受机械冲击和振动的要求。 选择红外窗透镜材料之前要考虑的事项

必须考虑确定将使用IR Windows的实际操作环境。需要考虑的关键因素是:

红外窗口片是用于室内还是室外?

红外窗口位于嘈杂的环境中或交通繁忙的区域吗?

红外窗口是否会在潮湿,下雨,下雪,海水,酸,碱或极端温度等恶劣环境条件下使用?

红外窗口将在哪个传输速率和波长下工作?

镜片材料的选择取决于所需的应用。公司必须认真考虑红外窗口片的预期用途和操作环境,以便选择正确的镜头材料。如果Windows机械或功能故障,则安装与预期环境或应用程序不兼容的窗口片可能会是一个代价高昂的事件。

镜片材料的耐久性是否重要?

即使晶体透镜历史悠久,但在工业环境中使用时也有缺点。诸如氟化钙和氟化钡之类的晶体窗口可溶于水(吸湿性),随着时间的流逝,它将吸收水蒸气进入晶体结构,从而降低红外光通过镜片的透射率。此外,晶体易碎,不能承受工业环境中常见的冲击和机械应力。机械应力会使晶体透镜破裂或改变晶体结构,从而导致透射率降低。如果材料的传输速率随时间变化,则记录的数据可能会受到影响。难道这就是为什么水晶镜片制造商无法保证水晶镜片本身吗?

聚合物红外窗户

聚合物红外窗口片不受机械应力的影响,并且对水分,湿气,海水以及各种酸和碱均无反应。它们非常适合工业环境。聚合物窗户具有极强的弹性,并易于吸收冲击而不是破碎。聚合物窗户可以用特殊的格栅加固,以确保其通过行业标准的冲击测试。提供透明的聚合物光学器件,可以检查紫外线,可见光,短波,中波和长波红外光谱。聚合物窗的唯一缺点是环境温度超过200°C(392°F),这在工业应用中很少见。

对于考虑使用红外窗口片的公司,合乎逻辑的方法是与提供各种镜片材料的供应商合作。他们可以帮助为应用程序和环境选择最合适的窗口。

不同的镜片材料对水分,湿度,化学物质和机械应力的反应不同。公司必须确定IR窗口的特定应用程序和IR窗口将驻留的特定环境,以便选择合适的镜片材料,这对任务至关重要。
