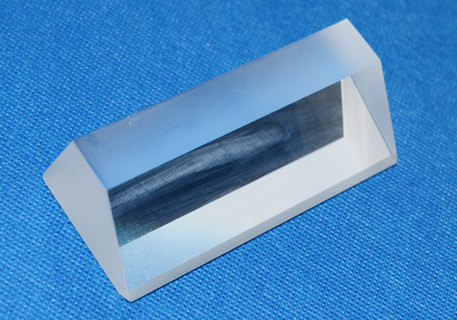

道威棱镜简介以及加工能力

作者:时间:2020-05-20 09:05:37321 次浏览

道威棱镜是一种反转图像的反射棱镜,在各种光学-机械系统中用于转动成像。它主要应用于测量仪器和光学设备。欧特光学可根据您的尺寸要求,进行配料,加工和镀膜。有关详情请联系我们的销售团队。

  • 180° 图像旋转

  • 左旋性的图像

  • 用于图像旋转或转移反射

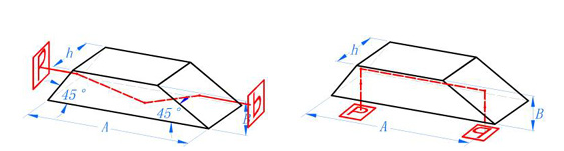

道威棱镜原理

从上图可以看出通过道威棱镜观察图像时,图像呈现上下颠倒。而且旋转道威棱镜时,图像的旋转量为2倍。 用于需要旋转调节图像等的用途。

道威棱镜的加工参数

材  料石英、K9等光学玻璃
外形公差+/-0.05mm
角度公差±10秒
面  型λ/4@632.8nm
光 洁 度20/10
有效孔径>90%
镀  膜增透膜
  • 经过精密加工,几乎没有光轴的偏离。

  • 为了使像的口径(A×B)完整,不产生缺损地精密设计·加工长度(D)。

  • 另外备有可用于激光实验等的面型精度λ/4型
