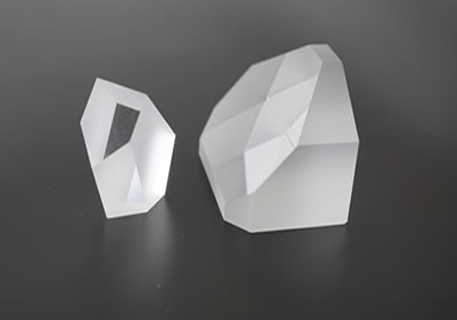

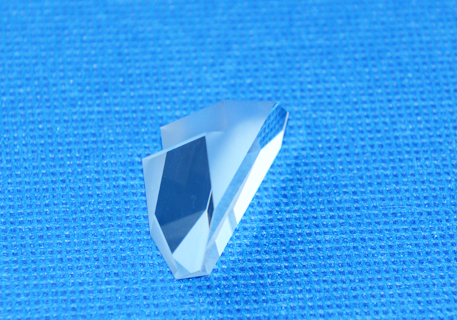

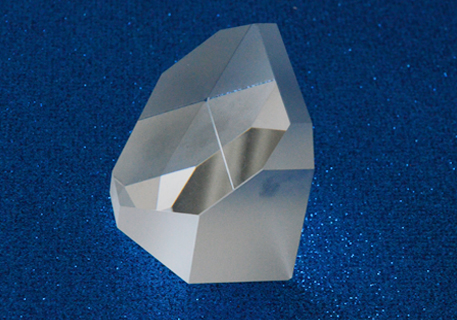

五角棱镜简介以及加工能力

作者:时间:2020-05-20 08:46:03352 次浏览

五角棱镜是具有90°光线偏差及右旋性图像的五面棱镜。它可应用于指纹仪,水准仪,太阳能转换器。我们可根据您的尺寸要求,进行配料,加工和镀膜。有关详情请联系我们的销售团队。

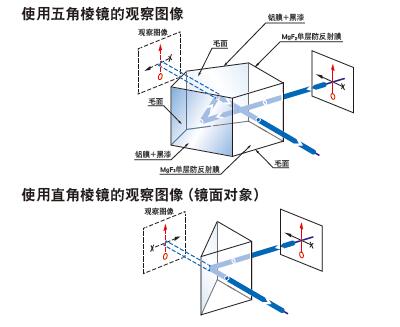

通过镜面的2次反射,使镜面对称的反射图像变换为与物体相同的正立图像。

在照相机进化为数码相机之前,为了使图像不形成镜面对称,使用五角棱镜将物体发出的光线直角偏转。 也作为激光喷墨器的直角标准使用。

  • 即使进入棱镜的入射角有些改变,相对入射光线总是以90°射出。

  • 与使用2个反射镜相比,使用棱镜的内部反射不会产生角度的偏离,整体结构紧凑。


五角棱镜加工参数

材质可根据客户需求定制
基材面型精度λ/4
角度精度3″~5′
表面质量40-20
镀膜

铝膜+黑漆

MgF2单层防反射膜

有效直径A尺寸90%的正方形内切圆

五角棱镜的主要特点

-材质BK7玻璃

-90°±1弧分偏差

-无旋转,反向光束或图像

-在通光孔径上<λ/10@632.8nm表面平整度

-输入和输出面上的反射镀膜,定制材料和尺寸,可根据要求提供

五角棱镜的主要应用

-光束转向

-光学系统对准
