平凸柱面镜加工

作者:时间:2020-05-16 15:46:49364 次浏览

平凸柱面镜成线状像,常用于仅需控制光束一个方向尺寸的情况。它可应用于投影系统、成像系统、光学仪器、激光测量系统。欧特光学可根据您的尺寸要求,进行配料,加工和镀膜。 有关详情请联系我们的销售团队。

  • 严谨的尺寸标准控制,依图加工多种规格和不同半径的柱面

  • 加工材料可选无色光学玻璃、激光晶体、熔融石英、抗辐射玻璃、紫外和红外材料、金属材料

  • 应用范围广泛


平凸柱面镜加工

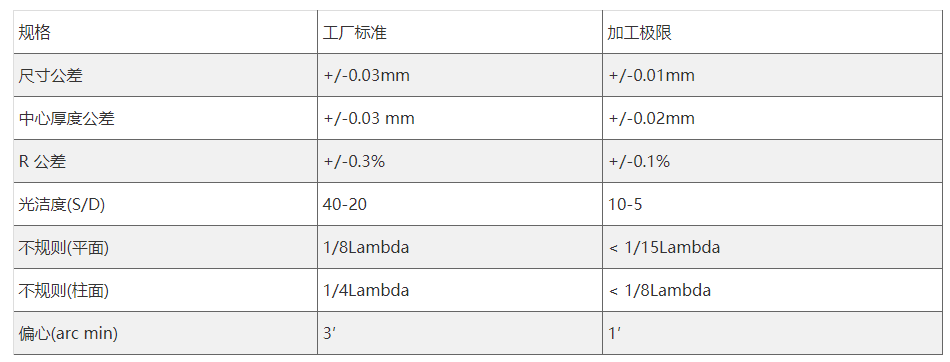

平凸柱面镜参数

平凸柱面镜,只在一个方向聚光,外形和平凸透镜相似,它是圆柱的一部份且可代替球面,柱面透镜能把点光成线光,且可用作产生激光的线性激光发生器。这种透镜以同一尺寸放大所以它能拉伸成像,因此它能把光调焦成一个细缝或是聚光成一个线性扫描探测器。由于在倾斜和楔形方面有严格公差,和标准柱面透镜相比,高品质成像透镜将产生直线或是更好成像。

平凸柱面镜只在一个方向聚焦而另一个方向没有聚焦功能,和平凸透镜的外形尺寸相似,但它圆柱的一部份可代替球面,柱面透镜能把点光转换成线光,且可用作产生激光的线性激光发生器。这种透镜以同一尺寸放大所以它能拉伸成像,因此它能把光调焦成一个细缝或是聚光成一个线性扫描探测器。由于在倾斜和楔形方面有严格公差,和标准柱面透镜相比,高品质成像透镜将产生直线或是更好成像。

柱面透镜原理图

平凸柱面镜成线状像,用于仅需控制光束的一个方向的尺寸。此透镜的材料为BK7,所以不适用于紫外波长。 与球面透镜相比,平凸柱面镜的制造难度更高。要合理选择材料(纹理,气泡,杂质,均匀性),注意影响散乱的因素(划伤,凹痕,光泽),高质量研磨。可以分为没镀膜和镀了可见光带域的防反射多层膜透镜。透镜的设计波长为546.1nm(绿色汞谱线的e线)。由于焦距随波长变化,所以被用于其它波长时,其焦距也随之变化。

圆柱面平凸透镜(柱面平凸透镜)是在垂直方向具有凸透镜的曲率,在水平方向没有曲率的透镜。用于将激光聚光成细线形状的实验中,或用于流体测量等需要的较宽的线状光束。
