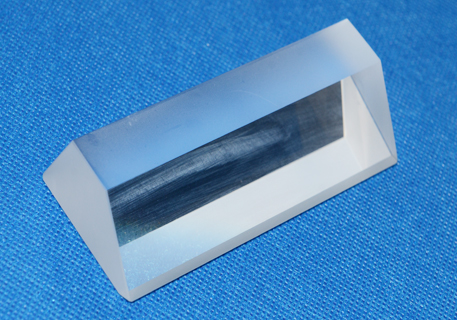

道威棱镜

赓旭光电专业提供道威棱镜产品的定制生产,并拥有光学设计团队,能够为广大客户提供光学系统设计和技术支持,全方位满足您的各种需求.
产品简介

道威棱镜在各种光机械系统中用作图像旋转器。它们是直角棱镜的截断形式,并使用全内反射(TIR)产生从出射面出来的无偏差的反转图像。当棱镜绕其光轴旋转时,图像将以棱镜角速度的两倍旋转。由于棱镜的长度约为高度的四倍,因此入射光必须平行或准直。 对于不能将斜边保持足够清洁以进行TIR的应用,可以在斜边上应用金属或电介质涂层。

产品的一般参数:

倒角
Protective bevel as needed基底
N-BK7
表面平整度
λ/8表面质量
40-20

材料K9、BK7、熔融石英等光学玻璃
尺寸公差±0.05mm
角度公差<1分
表面质量60/40
通光孔径
>90%
面形<λ/4(25mm)@633nm
倒角保护性<0.3mm×45°
镀膜AR  HR   金属膜



道威棱镜有一个非常独特的性能——如果您通过棱镜观察并绕纵轴旋转,所形成的图像旋转角度将是您旋转角度的两倍。使用带平行光的道威棱镜,即可获得最佳性能。 道威棱镜的上表面为磨砂面,而最长长度则具有未开倒角的尺寸。道威棱镜是不加涂层的、采用增透涂层的对角面,或是镀铝的对角面。镀铝膜的道威棱镜,采用保护性铝膜,并在对角面上涂黑漆,非常适合用于转移反射。可U型转弯入射激光光束。 当入射光线在对角面中心时,反射转移了49mm或75mm。镀铝膜道威棱镜可用于成像系统(视场小于维度A/维度C),以观察相机后面的区域,或周围的视角。也可以形成双像,即使一边被偏移。
